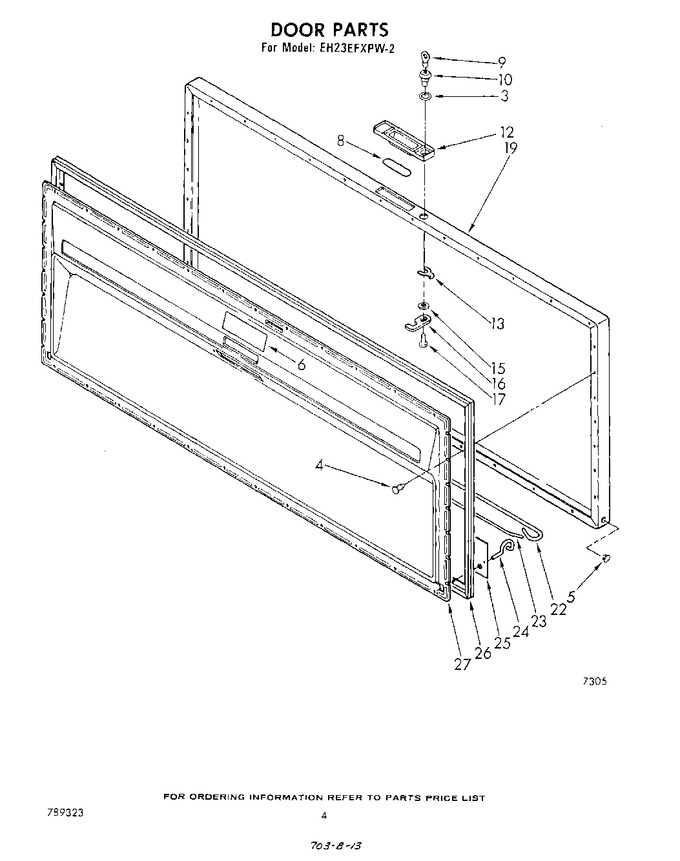

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
3	753610		``o`` Ring		Appelez-nous	-
4	596788		Clip (46)				$ 5.51
5	534927		Plug, Hole		Appelez-nous	-
6	730151		Decal		Appelez-nous	-
8	727809		Gasket, Handle		Appelez-nous	-
9	WP842177		Key   (Replaces: 842177)				$ 7.66
10	586331		Lock		Appelez-nous	-
12	730153		Handle		Appelez-nous	-
13	983465		Clip		Appelez-nous	-
15	728115		Plate, Bolt		Appelez-nous	-
16	728222		Hook, Lock		Appelez-nous	-
17	681569		Screw		Appelez-nous	-
19	730166		Panel, Exterior Door		Appelez-nous	-
22	728040		Bar, L.h. Torsion		Appelez-nous	-
23	728041		Bar, R.h. Torsion		Appelez-nous	-
24	753874		Hinge, L.h.		Appelez-nous	-
24	753875		Hinge, R.h.		Appelez-nous	-
25	566219		Cover, Hinge Rod (2)		Appelez-nous	-
26	592946		Gasket		Appelez-nous	-
27	730161		Panel, Interior		Appelez-nous	-
